技術快訊

如何設定外部進刀在PowerMILL2010 版本

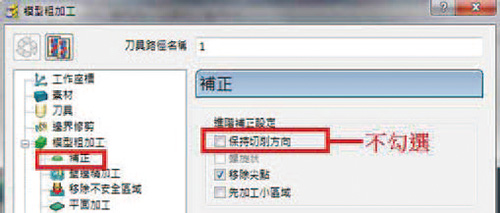

從模型粗加工的補正選項中,將保持切削方向不勾選即可,依照之前版本的外部進刀方式。(如下圖
所示) 用此選項最主要的好處是,避免第一刀切削薄料,使用過刀中心切削與平順轉角,來達到最好
切削方式和保護刀具。

舊版 不勾選保持切削方向

由於切削為刀中心、 刀具可能有些破損切削時會產生薄壁邊


實體模擬

會產生切削薄料問題

新版 勾選保持切削方向

平順的轉角與等距切削,加工效率高。 過中心 2/3 切削、避免切削薄料問題。


實體模擬

不會產生切削薄料問題,使用過刀中心切削與平順轉角,來達到最好切削方式和保護刀具。
