技術快訊

Direct Modelling 拆電極應用

電極範例1:

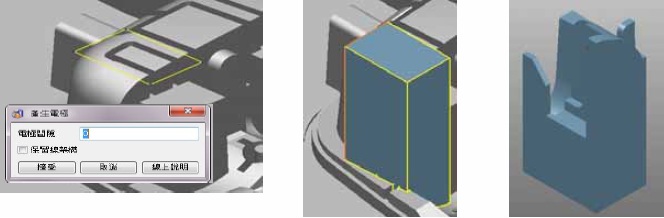

步驟 1.繪製框線(可以是曲線、複合曲線)於選取後點選實體-產生電極。(電極間隙 0)

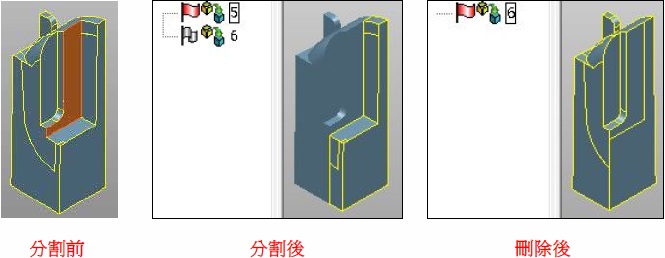

步驟 2.若欲將電極分割,可直接選取該面,點選特徵-分割實體,實體數狀列 的數目將會增加。選取欲刪除的實體,點選刪除。

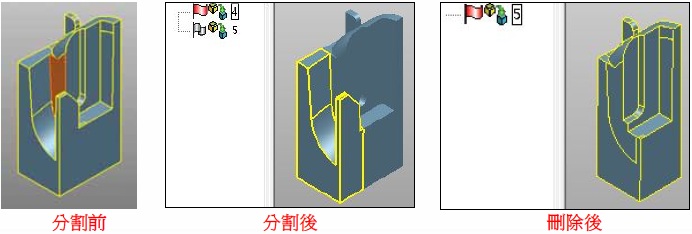

步驟3.再次選取分割面,點選特徵-分割實體,實體數狀列的數目將會增加。選取欲刪除的實體,點選刪除。
