技術快訊 2012.04

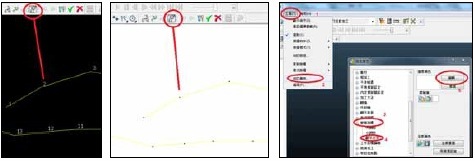

Q1.在曲線工具列中如何改變曲線編號點的顏色?

Ans:
因為客戶會改變背景顏色,當使用曲線工具列中開啟點的編號,號碼文
字會跟背景同顏色,進而造成無法看到編號。
可依照下述設定自訂編號顏色:
工具 > 自訂顏色 > 智慧游標 > 顯示文字 > 編輯



Q2.如何使用PowerMILL 內建表單功能?

Ans:
使用者可以依照下述步驟設定:
(1)將表單HTM 檔案,例如:表單.htm 複製到PowerMILL 表單路徑
C:\Program Files\Delcam\PowerMILL 12.0.05\file\setup-sheets\
(2)新增NC 程式-右鍵選單-設定表單-路徑

(3)預設表單儲存路徑為{project.path}/ncprograms/{project}.html(是跟著專案一起)
使用者也可將之儲存在固定路徑底下如D:表單/
請只勾選最後專案總表-並將表單路徑載入-即表單.htm 檔案位置

(4)若要指定表單行數使之A4 滿版列印可切換頁面至選項,將自動更改為使用
者自訂。使用者自訂可以強制輸出行數,滿版列印行數可設定為15-18。

(5)輸出NC 表單請先建立NC 程式,並將刀具路徑載入,之後右鍵點選NC 程式
-設定表單-儲存,之後表單便建立在專案-ncprograms\project_sheets\資料夾內。

其它更詳細的內容解說歡迎您來信索取kathy@delcam.com.tw,或電話02-77380009 與我們連絡,謝謝!
