技術問答 Q&A V7

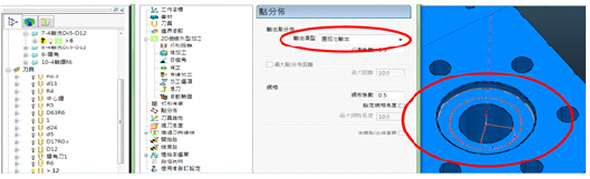

Q1. 2D加工無法圓弧化輸出,加工呈現鋸齒狀該如何處理?

Ans:
一般藉由選取圓孔面,使用"由模型載入參考線"方式製作出參考線。而後將參考線掛載至2D曲線外型加工,並將點分佈設定為-圓弧化輸出。卻發現無論如何設定,路徑上的點皆以G01輸出,造成加工品質不佳,呈現鋸齒狀。

處理方式:

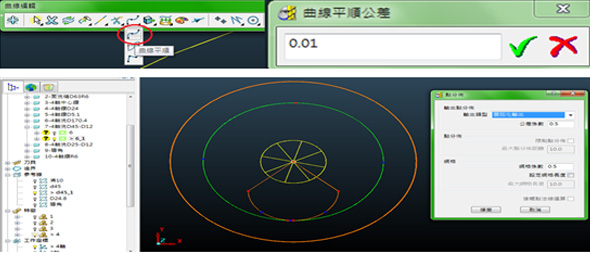

複製該條參考線,利用參考線-曲線編輯模式-曲線平順,將平順公差設為0.01。之後將平順化的參考線,再次套用至2D曲線外型加工策略,重新計算即可。。

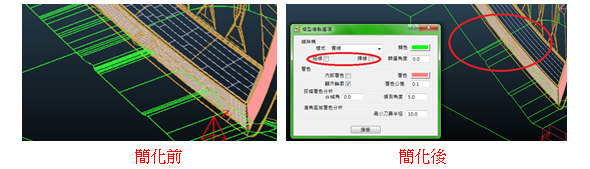

Q2.如何在PowerMILL顯示簡化後的曲面線架構(隱藏曲面UV線)?

Ans:
點選下拉式選單:顯示-模型,將線架構項目中的經線、緯線取消勾選即可簡化。

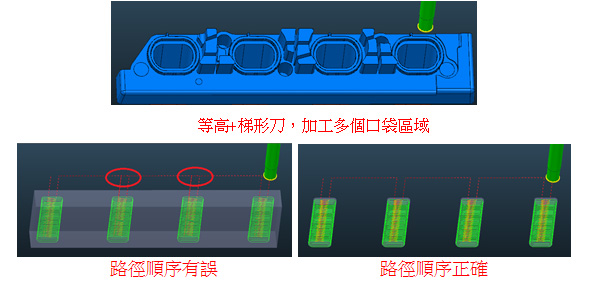

Q3.如何避免等高加工倒勾區域路徑順序問題?

Ans:

等高搭配梯型刀加工多個口袋區域,若發生路徑順序有誤,可將素材由”物件(最小/最大)”變更為”邊界”方式建立即可改善路徑順序。

TIP: 此邊界為這些口袋區域直壁面的輪廓線

其他主題包括【如何顯示其他非*.dgk圖檔,的線架構著色?】、【如何改善自動清角路徑不完整?】、【如何改善曲面側銑加工不規則曲面,會在中間產生進退刀】、【如何設定斜向下刀高度不要高於素材?】。
