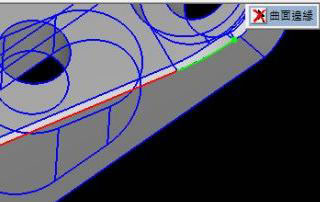

Ans: 1.利用曲面邊界,擷取導角邊緣

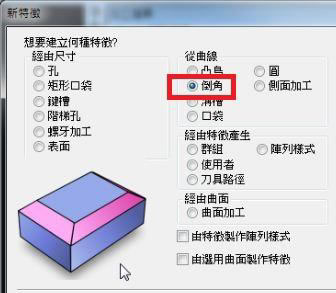

2.接著建立倒角特徵

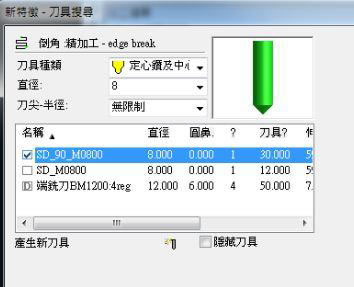

3.選擇適當導角刀具

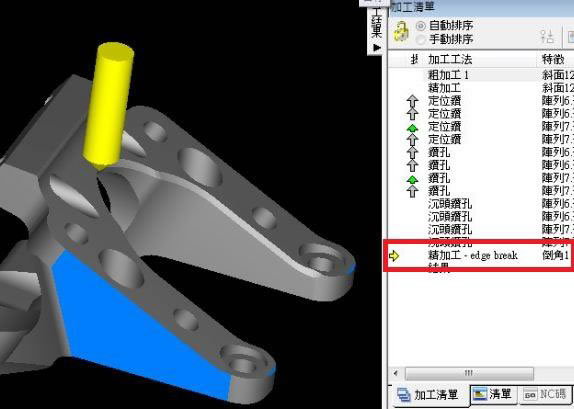

4.模擬產生刀具路徑
Ans: 在2011版本前的FeatureCAM,若要建立殘料模型必須透過以下四個步驟: 1、產生一Z軸粗加工刀具路徑。 2、模擬該條刀具路徑。 3、以STL格式儲存檔案。 4、重新載入輸出的STL檔案至FeatureCAM專案。

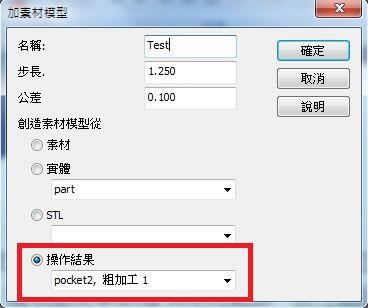

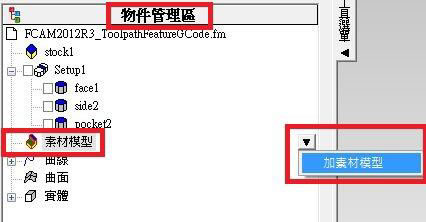

而新版FeatureCAM可直接產生殘料模型,它在物件管理區中新添了一素材模型選項,選取並點擊該選項旁的箭頭,即可調出新增加素材模型對話視窗,透過這個視窗就可產生殘料模型。

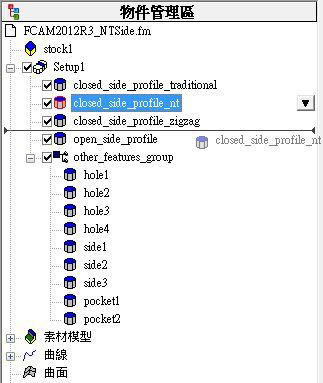

Ans: FeatureCAM 提供了多種改變加工順序的方法,而拖放是其中一項最簡便改變加工順序的方法。為此可在物件管理區中,點擊並按住需重新排序的特徵,然後將它拖動到列表中的新的位置。 (隨著特徵移動,螢幕上出現一水平線,説明確認特徵所處的位置)。
其他主題包括【Q4. 如何顯示輸入FeatureCAM 中隱藏的幾何元素?】、【Q5. 如何控制FeatureCAM使用CPU核心的數量?】
